CARTE FIREWIRE 3-PORT PCI EXPRESS #F5U504 - Scheda di espansione PCI Express BELKIN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda di espansione PCI Express FireWire
Marca	BELKIN
Modello	F5U504ea
Interfaccia	PCI Express x1
Standard PCI Express	PCIe 2.5 Gbps (1.0)
Numero di porte FireWire	3 (2 esterne + 1 interna)
Velocità massima	400 Mbps (IEEE 1394a)
Controller	Texas Instruments XIO2200
Sistemi operativi supportati	Windows 2000, XP, Server 2003
Temperatura di funzionamento	0 °C a 57 °C
Temperatura di stoccaggio	-20 °C a 85 °C
Umidità di funzionamento	5 % a 95 % UR
Alimentazione	Tramite bus PCI Express
Garanzia	Garanzia limitata a vita
Certificazioni	FCC, CE
Manutenzione e pulizia	Scaricare l'elettricità statica prima della manipolazione. Pulire con un panno asciutto e non lanuginoso.
Precauzioni di sicurezza	Non toccare i connettori dorati. Maneggiare per le staffe metalliche.
Parti di ricambio / Riparabilità	Nessuna parte interna rimovibile. In caso di guasto, contattare il supporto Belkin per la sostituzione in garanzia.

Domande frequenti - CARTE FIREWIRE 3-PORT PCI EXPRESS #F5U504 BELKIN

Come installare la scheda FireWire PCI Express?

Spegnere il computer, scollegare tutti i cavi, rimuovere il coperchio. Individuare uno slot PCI Express libero, rimuovere la relativa piastra metallica. Inserire delicatamente la scheda allineando il connettore, quindi rimontare il coperchio. Accendere il computer: Windows rileverà automaticamente l'hardware e installerà il driver. Non collegare alcun dispositivo prima del completamento dell'installazione del driver.

Quali sistemi operativi sono compatibili?

La scheda è compatibile con Windows 2000, Windows XP e Windows Server 2003. Le versioni successive di Windows (Vista, 7, 8, 10) possono funzionare con driver generici, ma Belkin non garantisce un supporto completo.

Posso utilizzare questa scheda in uno slot PCI standard?

No, questa scheda è progettata solo per slot PCI Express (x1, x4, x8 o x16). Non è adatta per slot PCI tradizionali.

La scheda supporta l'hot-plug (collegamento a caldo)?

Sì, lo standard FireWire (IEEE 1394a) supporta l'hot-plug. È possibile collegare e scollegare dispositivi senza spegnere il computer, a condizione che il driver sia installato correttamente.

Qual è la velocità massima di questa scheda?

La velocità raggiunge fino a 400 Mbps (megabit al secondo) grazie allo standard IEEE 1394a. Questa velocità è condivisa tra le tre porte.

Come verificare che la scheda sia installata correttamente?

Aprire il Gestione dispositivi di Windows. Espandere la categoria 'Controller bus IEEE 1394'. Dovrebbe apparire una voce 'Texas Instruments OHCI Compliant IEEE 1394 Host Controller'. In tal caso, l'installazione è riuscita.

Posso utilizzare la porta FireWire interna?

Sì, la porta interna consente di collegare un dispositivo FireWire all'interno del case (es. lettore di schede, disco rigido). Funziona come le porte esterne ma richiede un cavo adatto per collegarlo al dispositivo.

Cosa fare se la scheda non viene riconosciuta da Windows?

Verificare che la scheda sia inserita correttamente in uno slot PCI Express. Provare un altro slot se possibile. Assicurarsi che il BIOS sia aggiornato. In Windows, eseguire 'Ricerca di nuovi dispositivi' in Gestione dispositivi. Se il problema persiste, testare la scheda su un altro computer per escludere un difetto hardware.

La scheda è compatibile con Mac OS?

Il manuale menziona solo Windows. Tuttavia, molti utenti riferiscono funzionamento sotto Mac OS X con driver generici. Belkin non fornisce supporto ufficiale per Mac.

Qual è la durata della garanzia?

Belkin offre una garanzia limitata a vita contro difetti di materiali e fabbricazione. Per usufruire della garanzia, conservare la prova d'acquisto e contattare un rivenditore autorizzato Belkin. La garanzia non copre danni accidentali o modifiche non autorizzate.

MANUALE UTENTE CARTE FIREWIRE 3-PORT PCI EXPRESS #F5U504 BELKIN

Aggiungete al computer delle porte FireWire® utilizzando la tecnologia PCI Express

Contenuto della confezione ....3

1. Installazione dell'hardware 4

2. Verifica dell'installazione ...... 6

3. Informazioni....8

La tecnologia PCI Express

Negli ultimi dieci anni, il sistema di bus PCI (a 32 bit, frequenza a 33 MHz e velocità di trasferimento di soli 133,3 Mbps) è stato l'interfaccia principale utilizzato dalla maggior parte dei computer. Oggi, nell'era dell'informazione e con una quantità di dati in continua crescita, si sente sempre di più la necessità di disporre di maggiori velocità di trasferimento dati. È per questo motivo che la Intel Corporation ha definito la standard PCI Express che consente una velocità di trasferimento più alta e più stabile.

Il sistema di bus PCI Express può implementare diverse linee di comunicazione (x1, x2, x4, x8 e x16) e ogni tipo di bus presenta uno slot caratterizzato da un design unico. La trasmissione seriale di un bus PCI Express a una linea (x1) può raggiungere velocità di 250 MB, circa il doppio delle velocità di trasmissione dati raggiunte dallo standard PCI. Un bus PCI Express a 16 linee (x16) può raggiungere una velocità di 16 Bbps.

Introduzione

1

2

3

4

Caratteristiche

• Conforme alle specifiche PCI Express 2,5 Gbps x1 e alla specifiche PCI Express 1.0
• Raggiunge velocità di trasferimento dati fino a 400 Mbps

Specifiche

• Interfaccia: PCI Express
- Modalità: PCI Express 1394a
• Controller: Texas Instruments XIO2200
- Canali: 2 porte esterne 1394a e 1 porta interna

Temperature d'ambiente

• Temperatura di funzionamento: 0^ C 57^ C
• Temperatura di immagazzinaggio: -20° C \~ 85° C
  • Temperatura di funzionamento: 5 \~ 95% RH

Requisiti minimi del sistema

• Computer con Windows®e uno slot PCI Express disponibile*
  • Windows 2000, XP, 2003 Server

*Nota bene: questa scheda non è compatibile con gli slot PCI standard.

Contenuto della confezione

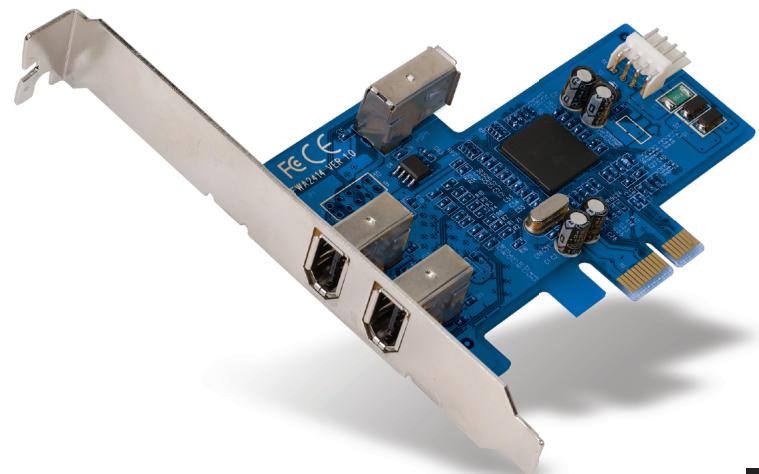

• Scheda PCI Express a 3 porte FireWire
• Manuale d'uso

Installazione dell'hardware

1. Spegnere il computer e scollegare tutti i dispositivi e le periferiche.
2. Aprire il pannello del computer. Prima di eseguire questa operazione, consultare il manuale d'uso del computer. Toccare una parte metallica del telaio del computer per scaricare l'elettricità statica. Questo eviterà di danneggiare il computer e la scheda PCI Express.

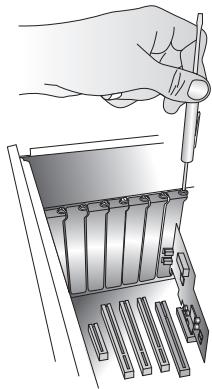

3. Individuare lo slot PCI Express sul circuito stampato del computer. Rimuovere la lastra di metallo che ricopre lo slot sul retro corrispondente allo slot PCI Express selezionato (vedi immagine qui sotto).

1. Rimuovere la scheda PCI Express dalla sua confezione antistatica. Mantenere la scheda dalla staffa metallica: non toccare i connettori con le terminazioni dorate. Inserire la scheda PCI Express nello slot PCI Express allineando attentamente la staffa posteriore con il pannello del computer. Verificare che il bordo della scheda PCI Express sia completamente inserito nello slot.

2. Riavvitare la lastra metallica.

1. Una volta installata la scheda PCI Express, riavvitare il pannello esteriore del computer e accendere il computer.

NOTA BENE: non collegare nussun dispositivo alla scheda PCI Express finché l'installazione del driver non sarà completata.

1. Il programma di configurazione guidata avvierà e riconoscerà la scheda PCI Express 1394a.
2. Windows installerà automaticamente il driver corretto.

L'installazione è completata. La scheda PCI Express è pronta per l'uso.

Verifica dell'installazione

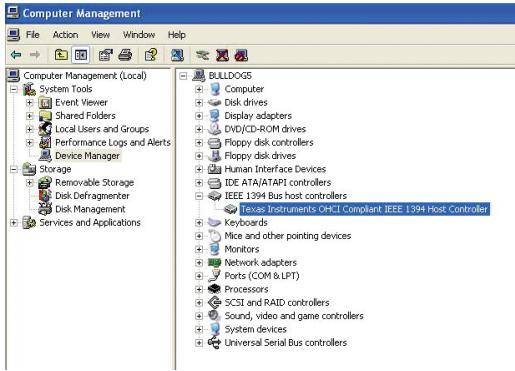

Verificare in “Gestione periferiche” che la scheda PCI Express sia stata installata correttamente.

1. Cliccare con il tasto destro del mouse su “Risorse del computer” e selezionare “Gestione”.
2. Selezionare la scheda "Gestione periferiche".
3. Fare clic sul segno “+” vicino a “IEEE 1394 Bus host controllers”. Ora nell’elenco figurerà una voce per “Texas Instruments OHCI Compliant IEEE 1394 Host Controller”.

Noi sottoscritti, Belkin Corporation, con sede all'indirizzo West Walnut Street, 501, Compton, CA 90220, dichiariamo sotto la nostra piena responsabilità che il prodotto,

F5U504ea

, al quale questa dichiarazione fa riferimento, è conforme alla Parte 15 delle normative FCC. Le due condizioni fondamentali per il funzionamento sono le seguenti: (1) il dispositivo non deve causare interferenze dannose e (2) il dispositivo deve accettare qualsiasi interferenza ricevuta, comprese eventuali interferenze che possano causare un funzionamento anomalo.

Dichiarazione di conformità CE

Noi, Belkin Corporation, dichiariamo sotto la nostra unica responsabilità che il prodotto F5U602, a cui si riferisce questa dichiarazione, è conforme allo standard generico sulle emissioni EN 55022:1998 Classe B e allo standard generico sull'immunità EN50082-1 1992.

Modifiche

Le indicazioni FCC prevedono che l'utente venga informato del fatto che eventuali variazioni o modifiche apportate a questo dispositivo non espressamente approvate da Belkin Corporation potrebbero annullare la facoltà dell'utente di utilizzare il dispositivo.

Prodotto garantito a vita da Belkin Corporation Limited

Belkin Corporation garantisce a vita questo prodotto da eventuali difetti di materiale e lavorazione. Qualora venisse rilevata un'anomalia, Belkin provvederà, a propria discrezione, a riparare o sostituire il prodotto gratuitamente, a condizione che esso sia restituito entro il periodo di garanzia, con le spese di trasporto prepagate, al rivenditore Belkin autorizzato da cui è stato acquistato. Potrebbe venire richiesta la prova di acquisto.

Questa garanzia non sarà valida nel caso il prodotto sia stato danneggiato accidentalmente, per abuso, uso non corretto o non conforme, qualora sia stato modificato senza il permesso scritto di Belkin, o nel caso il numero di serie Belkin fosse stato cancellato o reso illeggibile.

Informazioni

LA GARANZIA E I RIMEDI DI CUI SOPRA PREVALGONO SU QUALSIASI ALTRO ACCORDO, SIA ESSO ORALE, SCRITTO, ESPRESSO O IMPLICITO. BELKIN DECLINA SPECIFICATAMENTE QUALSIASI OBBLIGO DI GARANZIA IMPLICITO, COMPRESE, SENZA LIMITI, LE GARANZIE DI COMMERCIABILITÀ O IDONEITÀ AD UN PARTICOLARE SCOPO.

Nessun rivenditore, agente o impiegato di Belkin è autorizzato ad apportare modifiche, ampliamenti o aggiunte alla presente garanzia.

BELKIN DECLINA QUALSIASI RESPONSABILITÀ PER EVENTUALI DANNI SPECIFICI, ACCIDENTALI, INDIRETTI DOVUTI AD UN'EVENTUALE VIOLAZIONE DELLA GARANZIA O IN BASE A QUALSIASI ALTRA FORMA DI TEORIA LEGALE, COMPRESI, MA NON SOLO, I CASI DI MANCATO GUADAGNO, INATTIVITÀ, DANNI O RIPROGRAMMAZIONE O RIPRODUZIONE DI PROGRAMMI O DATI MEMORIZZATI O UTILIZZATI CON I PRODOTTI BELKIN.

Poiché alcuni Stati non consentono l'esclusione o la limitazione delle garanzie implicite o della responsabilità per i danni accidentali, i limiti di esclusione di cui sopra potrebbero non fare al caso vostro. Questa garanzia consente di godere di diritti legali specifici ed eventuali altri diritti che possono variare di stato in stato.
